Nepovratni ventili z dvojno ploščo - ali metuljasti povratni ventili, kot jih imenuje večina inštalaterjev na terenu - so standard, morajo-imati vgradnjo v kateri koli pravilno načrtovan cevni sistem. Služijo enemu glavnemu namenu, in to zanesljivo: preprečijo povratni tok medijev, tako da se tekočine in plini premikajo samo v predvideni smeri.

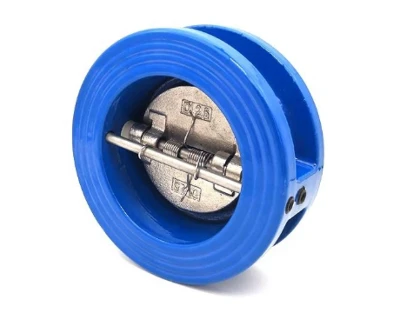

Kar ločuje to zasnovo od starejših slogov povratnih ventilov, sta dvojna polkrožna diska namesto ene velike enojne lopute. Sliši se kot majhen popravek, vendar je v praksi velika razlika. Celoten ventil je veliko tanjši, prilega se tesnejšim razmikom med prirobnicami in ustvarja veliko manj turbulence med pretokom. Prav tako dobite precej manjši padec tlaka na ventilu, kot bi ga dobili z obsežnim tradicionalnim nihajnim kontrolnikom. Že zaradi prihranka prostora so priljubljena izbira za utesnjene prostore z opremo ali kompaktne napeljave cevovodov.

Velikost	DN40 - DN1200 mm
Standard oblikovanja	API 609
Končna prirobnica	EN1092, ANSI 125/150#, DIN2501
Iz oči v oči	EN 558-1, BS5155, ISO 5752
Zgornja prirobnica	ISO 5211
Telo	Nodularna litina, nerjaveče jeklo, WCB
disk	Nodularna litina, CF8, CF8M, C95400, C95500
steblo	SS416, SS420, SS431, SS316
Sedež	NBR, EPDM
Primerno srednje	Odplake, morska voda, zrak, hrana in nafta

Odprto stanje:

Ko vzdolžni tok ustvari dovolj pritiska v vodu, potisne dva diska navzven okoli njune osrednje vrtljive gredi. Ko se popolnoma odprejo, stisnejo vgrajene-torzijske vzmeti, ki med premikanjem kopičijo zapiralno silo. Zunanje napajanje ali ročni vnos ni potreben - celoten mehanizem deluje v celoti na linijskem tlaku.

Postopek zapiranja:

Drugi tlak naprej pade ali če tok kdaj poskuša obrniti smer, se te vzmeti takoj sprostijo. Hitro zaskočijo diske nazaj v zaprti položaj, preden lahko kakršna koli pomembna količina medija steče nazaj v gorvodni vod.

Tesnilni mehanizem:

Ko je popolnoma zaprt, se vsak disk plosko prilega notranji omejevalni letvi znotraj telesa ventila. Mehko gumijasto tesnilo poteka vzdolž celotnega kontaktnega roba in zagotavlja tesno zapiranje brez-kapljanja pri standardnih delovnih tlakih.

Dvojna-postavitev diska

dva ujemajoča se polkrožna koluta ventila, nameščena na eno osrednjo vrtljivo gred, ki se odpirata in zapirata v popolni usklajenosti

Pomladna-zgradba povratka

notranje torzijske vzmeti zagotavljajo dosledno silo zapiranja, tudi po tisočih ciklih odpiranja/zapiranja

Kompakten odtis

skupna dolžina čela-to-je približno ena tretjina tradicionalnega nihajočega protipovratnega ventila, tako da se spusti naravnost v standardne nastavitve prirobnice brez dodatnih sprememb cevi

Vzdržljivost in življenjska doba

Ne režemo vogalov na osnovnih materialih. Ti ventili so izdelani iz težkih-razredov, z možnostmi ogljikovega jekla, nerjavečega jekla in brona, ki so na voljo za vse medije, ki jih uporabljate. Zanesljivo zdržijo v okoljih z visokim-tlakom in visoko{4}}temperaturo, zato delujejo v številnih različnih vrstah projektov. Ustvarjen za leta stalne vsakodnevne uporabe brez nepričakovanih okvar.

Minimalni padec tlaka

Veliko kontrolnih ventilov ustvarja nepotreben upor pretoka, kar znižuje tlak v napeljavi in prisili sistemske črpalke k močnejšemu delovanju. Poenostavljena zasnova z dvojnim-diskom se izogne večini tega upora in ohranja izjemno nizko izgubo tlaka na ventilu. Sčasoma to privede do nižjih stroškov energije in doslednejših pretokov od konca do konca.

Nizki stroški vzdrževanja

Pri tej preprosti, robustni zasnovi gre lahko zelo malo narobe. Gibljivi deli so nizko-obrabljeni in ni zapletene strojne opreme, ki bi jo bilo treba redno servisirati. Za težko{3}}dosegljive-odseke cevovodov ali mesta, kjer so izpadi zaradi vzdrževanja visoki, so res praktična izbira z malo-težavami.

Hiter odziv

Lahki diski v kombinaciji s povratno torzijsko vzmetjo se zelo hitro odzovejo na vsako spremembo tlaka v vodu. Za sisteme, kjer lahko že delček sekunde povratnega toka poškoduje drago nadaljnjo opremo, je hiter in zanesljiv odziv pomemben.

01.

Objekti za čiščenje vode

Čistilne naprave so močno odvisne od tega. Nenačrtovan povratni tok v čistilni liniji lahko onesnaži šarže čiste vode in poškoduje drago filtrirno opremo. Ti ventili hitro ujamejo povratni tok, preden se majhne težave spremenijo v drage račune za popravilo.

02.

Obrati za kemično predelavo

Dobro se obnesejo tudi v kemičnih obratih, tudi na procesnih linijah, ki ravnajo z nevarnimi ali jedkimi kemikalijami. Združite pravo kakovost materiala z vašim medijem in zdržali bodo zanesljivo dolgoročno-.

03.

HVAC sistemi

Primerni- so za sisteme ogrevanja, prezračevanja in klimatizacije, kjer potrebujete enakomeren, enosmeren pretok vode ali hladilnih plinov skozi zanko zgradbe.

04.

Elektrarne

Našli jih boste tudi nameščene v objektih za proizvodnjo električne energije. Povratni tok pare ali visoko{1}}temperaturne procesne tekočine lahko povzroči resno škodo na turbinah in drugi kritični opremi, zato o hitro delujočih-povratnih ventilih ni-mogoče pogajati.

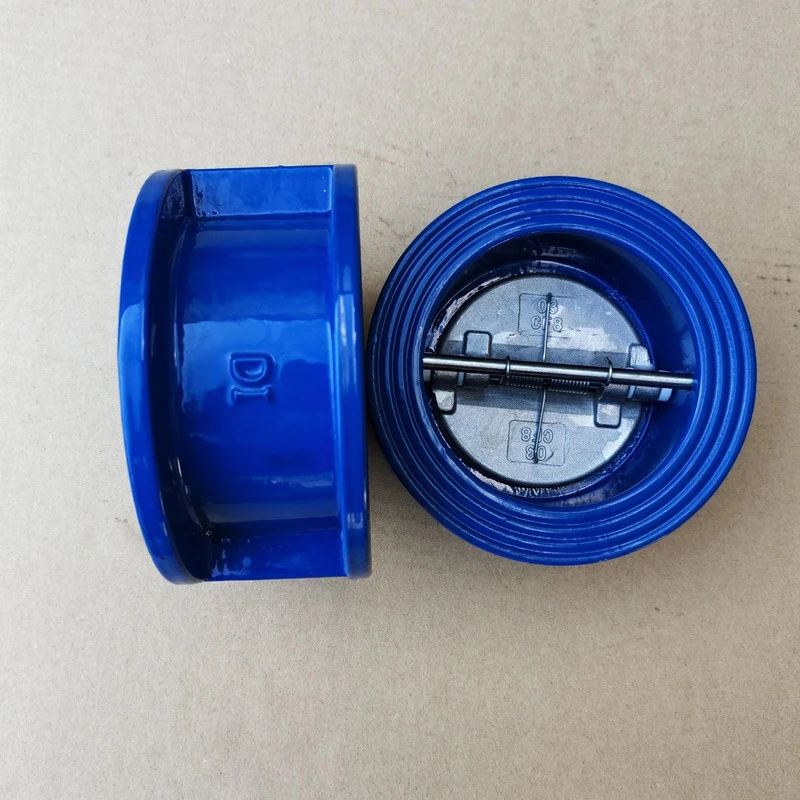

7F6D3545770FEC8A9750877089C95274 mmexport1767519165446

Dizajn po meri:Ponujamo storitve OEM/ODM za izpolnjevanje posebnih potreb industrije ali projekta.
Stroga kontrola kakovosti:Vsak sedež za točenje je preizkušen glede učinkovitosti, tesnjenja in vzdržljivosti na pritisk.
Učinkovita dostava:Hitro in zanesljivo pošiljanje iz našega proizvodnega obrata v mestu Shanxi na Kitajskem strankam po vsem svetu.
Strokovna podpora:Naša tehnična ekipa nudi svetovanje in po-prodajno pomoč za namestitev, združljivost in vzdrževanje.
