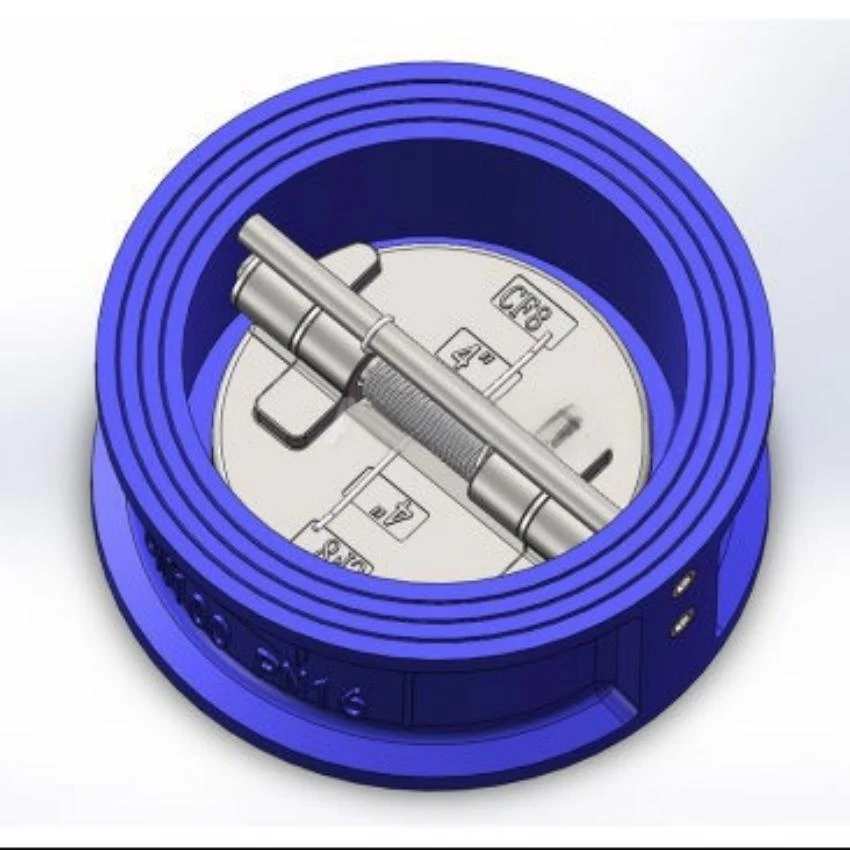

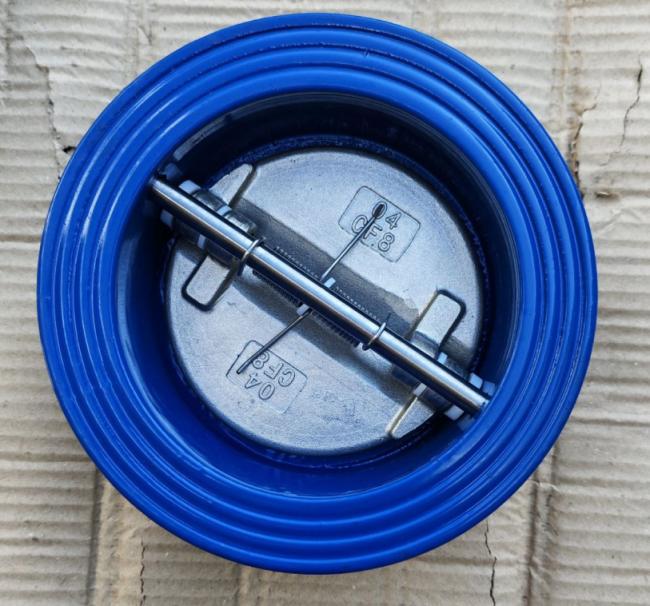

Nudimo neposredno dobavo nepovratnih povratnih ventilov tipa-vafer od izvornega proizvajalca s polnimi premeri od DN50 do DN1200 na zalogi. Ti ventili so odporni na-korozijo in trpežni, saj imajo ventilske diske iz nerjavečega jekla CF8. Vzmeten-počasni-zapiralni dizajn preprečuje vodni udar. V primerjavi z dvižnimi protipovratnimi ventili prihranijo prostor in imajo manjši pretočni upor. Primerno za oskrbo z vodo in odvodnjavanje, požarno zaščito, komunalna cevna omrežja in druge aplikacije. Neposredna dobava tovarne odpravlja posrednike; prilagoditev je podprta; na voljo dostava po vsej državi!
Glavne prednosti izdelka
Izjemno-kompaktna struktura, prihranek prostora za namestitev:
S konstrukcijsko dolžino, ki je le 1/4 do 1/8 dolžine tradicionalnih zasučnih/dvižnih povratnih ventilov, in težo le 1/4 do 1/20 znatno zmanjša stroške namestitve cevovoda in zasedenost prostora, zaradi česar je še posebej primeren za prostor-scenarije, kot so visoke-zgradbe in črpalke.
Odlična sposobnost zatiranja vodnega udara:
S svojo zasnovo z dvojno-ploščo in vzmetno-prisilno ponastavitvijo ima kolut ventila izjemno kratek zapiralni hod, kar ima za posledico visoko hitrost zapiranja in dobro blaženje. To lahko zmanjša pritisk vodnega kladiva na manj kot 1/3 tlaka tradicionalnih povratnih ventilov, s čimer prepreči pokanje cevi in poškodbe opreme zaradi udarca.
Fleksibilna namestitev in zelo prilagodljiva:
Namestite ga lahko pod katerim koli kotom, vodoravno ali navpično (srednje od spodaj navzgor), če je puščica smeri pretoka na ohišju ventila skladna s smerjo medija in ni strogih omejitev glede položaja namestitve.
Majhen pretočni upor, visoka pretočna zmogljivost:
Ko se ventilski disk odpre, se popolnoma prilega notranji steni telesa ventila, pretočni kanal je racionaliziran, izguba srednjega tlaka je minimalna, poraba energije sistema se zmanjša in učinkovitost transporta po cevovodu je izboljšana.
Odporen proti koroziji in dolga življenjska doba:
Ohišje ventila je prevlečeno z epoksidno smolo za zaščito pred korozijo, kolut/steblo ventila pa je izdelano iz nerjavečega jekla, ki je-odporno na rjo,-obrabo in ima življenjsko dobo več kot 10 let z izjemno nizkimi stroški vzdrževanja.
Zanesljivo tesnjenje in širok spekter uporabe:
Različica z mehkim-tesnilom zagotavlja ničelno puščanje in je primerna za-vodne sisteme z nizkim tlakom, kot so oskrba z vodo in odvodnjavanje ter požarna zaščita; različica s trdim-tesnilom je primerna za visoko{3}}temperaturo, visok{4}}tlak in-vsebujoče nečistoče industrijske cevovode, ki pokrivajo vse scenarije, kot so komunalni, industrijski in sistemi HVAC.
Tehnični parametri (splošne specifikacije nacionalnega standarda)
| Kategorije parametrov | Podrobne specifikacije |

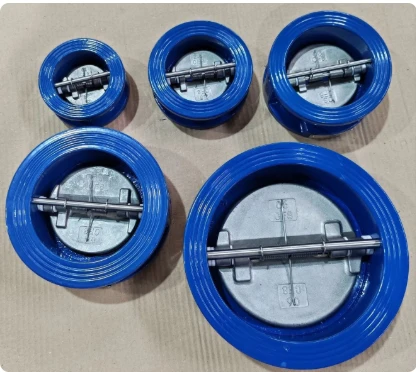

| Nazivni premer (DN) | DN40~DN1200 (Skupne specifikacije: DN50, DN65, DN80, DN100, DN150, DN200) |
| Nazivni tlak (PN) | PN1,0MPa (10 kg), PN1,6MPa (16 kg, najpogosteje uporabljen), PN2,5MPa (25 kg) |
| Uporabna temperatura | Mehko tesnilo (guma): -10 stopinj do +120 stopinj; Trdo tesnilo (kovina): -20 stopinj |
| Veljavni mediji | Voda, kanalizacija, nafta, plin, krožna voda HVAC, voda-za gašenje požarov in blago korozivni mediji (različica ventila iz nerjavečega jekla) |
| Način povezave | Tip rezin, združljiv z GB/T 9113, ANSI B16.5 in drugimi standardi. |
| Učinkovitost tesnjenja | Mehko tesnilo: ničelno puščanje (brez puščanja pod 1,5-kratnim nazivnim tlakom pri preskusu vodnega tlaka); Trdo tesnilo: v skladu s standardom GB/T 13927. |
| način vožnje | Samodejno (srednja sila + sila vzmeti), brez ročnega/električnega pogona. |
Načelo delovanja
15
Stanje naprej
Ko medij (voda, olje, plin itd.) v cevovodu teče v smeri puščice na ohišju ventila, tlak medija premaga silo vzmeti in potisne kolut ventila z dvojno-ploščo, da se vrti okoli osi zatiča, da se odpre, kar omogoča nemoteno prehajanje medija z minimalnim uporom pretoka.
32
Stanje zaustavitve toka/povratnega toka:
Ko medij preneha teči ali pride do povratnega toka, kombinirani učinek sile vzmeti in povratnega tlaka medija požene ventilski disk, da se hitro in sinhrono zapre, tesno prilega sedežu ventila in takoj blokira povratni tok medija. Hkrati se zaradi kratkega giba zapiranja in vzmetnega blažilnika učinkovito odpravi udarec vodnega kladiva, s čimer se preprečijo vibracije cevovoda in poškodbe opreme.
18
Funkcija samodejne ponastavitve:
Ne potrebuje ročnega upravljanja ali zunanjega napajanja in se samodejno odpre in zapre v celoti s silo medija in vzmeti, s čimer se doseže-stalna zaščita pred povratnim tokom.
Uporabne panoge in scenariji
Vodovod in odvodnjavanje, komunalno cevovodno omrežje, vodovod za-visoke stavbe
01
Industrijski cevovodi, čiščenje odpadne vode, HVAC sistemi
02
Cevovodi, ki zahtevajo preprečevanje povratnega toka, kot so izpusti črpalk in cevovodi za-gašenje požarov.
03
Industrijski cevovodi: procesni cevovodi in izhodni cevovodi črpalk v panogah, kot so kemična, naftna, energetska in metalurška.
04
Namakanje: omrežja cevi za namakanje kmetijskih zemljišč in sistemi črpalnih postaj, ki preprečujejo, da bi povratni tok vode poškodoval opremo.
05
Kvalifikacija podjetja
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. se nahaja v provinci Shanxi na Kitajskem. Naša glavna dejavnost vključuje fitinge za cevi iz nodularne litine, cevne sisteme, različne ventile in pokrove jaškov. Za podrobne informacije o izdelku ali za pogovor o sodelovanju nas kontaktirajte.
