Pregled izdelka
Mehanski spoj iz nodularne litine je glavni priključek za cevi in fitinge iz nodularne litine. Tesnjenje doseže z vijačenjem, da stisne tesnilo, kar se razlikuje od potisnih-pri vtičnicah. Spoj omogoča določen kotni odklon in aksialni premik, da se prilagodi neenakomernemu posedanju temeljev. Izdelan iz nodularnega železa, ima visoko natezno trdnost in odlično odpornost proti koroziji.
Osnovni parametri
| Postavka | Specifikacija |
|---|---|
| Ime izdelka | Mehanski spoj iz nodularne litine |
| Material | Nodularna litina QT450-10 (GGG50) |
| Premaz | Zunanjost: Bitumenski / epoksi premaz Notranjost: Epoksi obloga (FBE izbirno) |
| Material tesnila | EPDM/NBR gumijasto tesnilo |
| Vrsta povezave | Mehanski vijačen kompresijski spoj |
| Uporabna cev | Cevi in fitingi iz nodularne litine |
| Standardno | EN545, ISO2531, AWWA C110 |
| Dovoljeni kotni odklon | Do 3 stopinje |
| Dovoljeni aksialni premik | Odvisno od velikosti DN |
| Delovni tlak | PN10 / PN16 |
| Srednje | Pitna voda, kanalizacija, komunalni vodovod |
| Funkcija namestitve | Montaža na -gradišču, potiskanje vtičnice ni potrebno |
Specifikacije in dimenzije
| Nazivni premer DN | Zunanji premer cevi DE | Zunanji premer žleze D1 | Zunanji premer prirobnice D2 | Količina in velikost vijakov | Pribl. Teža (kg) |
|---|---|---|---|---|---|
| DN80 | 98 | 205 | 168 | 4 × M18 | 4.1 |
| DN100 | 118 | 234 | 188 | 4 × M23 | 5.7 |
| DN150 | 170 | 288 | 242 | 6 × M23 | 7.5 |
| DN200 | 222 | 341 | 295 | 6 × M23 | 9.5 |
| DN250 | 274 | 395 | 349 | 8 × M23 | 12.2 |
| DN300 | 326 | 455 | 409 | 8 × M23 | 14.6 |
| DN350 | 378 | 510 | 462 | 10 × M23 | 18.4 |
| DN400 | 429 | 565 | 514 | 10 × M27 | 23.8 |
| DN450 | 480 | 620 | 565 | 12 × M27 | 29.6 |
| DN500 | 532 | 678 | 618 | 12 × M27 | 36.5 |
| DN600 | 635 | 785 | 722 | 16 × M30 | 52.3 |
Dodatki za izdelke
Dvojna prirobnica:
Povezuje dva ločena cevna odseka, zagotavlja mehansko podporo in tvori osnovo jedra za povezavo celotnega spoja.
Tlačni obroč:
Skupaj s tulcem z dvojno prirobnico in zateznimi vijaki trdno pritrdi gumijasto tesnilo na svoje mesto. Takšno vpenjanje ohranja celovitost povezave in stabilno delovanje tesnjenja.
Gumijasti obroč tipa K-:
To je komponenta za tesnjenje jedra. Zaustavi srednje puščanje na cevnih spojih in se prilagodi različnim pogojem na terenu.
Pritrdilni vijaki:
Uporablja se za zaklepanje prirobnic in dvojnih prirobničnih tulcev, kar zagotavlja tesen in zanesljiv sklop spoja.
Premaz izdelka
Mehanski spoj iz nodularne litine ima na notranji strani premaz FBE, na zunanji strani pa standardno asfaltno barvo.
Izstopa močna protikorozijska lastnost. S postopkom taljenja in strjevanja pri visoki temperaturi se FBE tesno prilepi na kovinsko podlago. Prevleka se skoraj ne bo luščila ali mehurjala, kar zagotavlja zanesljivo protikorozijsko zaščito za 20–30 let obratovalnega cikla.
Dobra toleranca proti kemičnim medijem na osnovi kislin, alkalij in soli. Ohranja stabilno delovanje v delovnem okolju kemične obdelave in čiščenja odpadne vode.
Izpolnjuje okolju prijazne standarde in prinaša udobje za končne uporabnike brez dodatnih skrbi glede onesnaževanja.
Visoka trdota in dobra odpornost proti obrabi. Med transportom, namestitvijo na terenu in podzemnim pokopom je lahko premaz odporen na praske, udarce in poškodbe zaradi iztiskanja zemlje, pri čemer ostane sloj premaza nedotaknjen.
Primerjava specifikacij
| Primerjalni element | Mehanski spoj tipa K- | T-Type Push-Joint |
|---|---|---|
| Razstavljanje | Za večkratno uporabo in enostavno vzdrževanje | Enkratno prileganje{0}}, težko razstaviti |
| Odpor-izvleka | Odlično za pobočja, rečne prehode in dviganje cevi | šibek; sidrni bloki, potrebni za dolge ravne vkopane cevovode |
| Odklonska zmogljivost | Največ 4 stopinje | 3 ~ 5 stopinj, nekoliko večji odklon |
| Hitrost gradnje | Počasen, zahteva privijanje več vijakov | Hitra montaža z neposrednim pritiskom |
| Tipična uporaba | Ventilske komore, zavoji, rečna križišča, poselitvena območja, vzdrževalna vozlišča | Dolg ravni komunalni vodovod |
Lastnosti
Fleksibilen, omogoča kotni odklon
Do približno 5-stopinjskega upogiba na spoj, prilagoditev manjših neusklajenosti, posedanja na tleh in toplotnega raztezanja/krčenja; bolj fleksibilni kot togi prirobnični spoji
Enostavna demontaža in vzdrževanje
Varjenje/rezanje ni potrebno. Lahko se razstavi na mestu za zamenjavo tesnila, popravilo cevi ali spremembo sistema. Odlično za priključke ventilov/fitingov in nujna popravila
Dobro tesnjenje in tlačna zmogljivost
Zanesljivo vodotesno tesnilo. Ocenjeno do 350 psi (majhne velikosti)/250 psi (velike velikosti), PN16~PN25, ki se običajno uporablja za sisteme za oskrbo z vodo

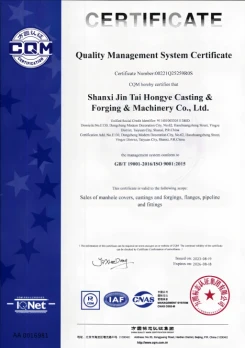

Certifikat podjetja
o nas
Z zanesljivo kakovostjo izdelkov in dokazanimi zmožnostmi izvozne dobave je naša tovarna v preteklih letih pošiljala blago v številne države in regije, vključno z Združenim kraljestvom, Brazilijo, Mehiko in Španijo.
Izdelki, dobavljeni za končane projekte, ohranjajo enakomerno delovanje, brez masovnih napak v kakovosti ali sporov, povezanih s prevzemom. Zahvaljujoč solidni zanesljivosti in konkurenčni stroškovni učinkovitosti nenehno prejemamo ponovna naročila strank doma in v tujini ter ostajamo prednostni dobavitelj za čezmorske veletrgovce.
